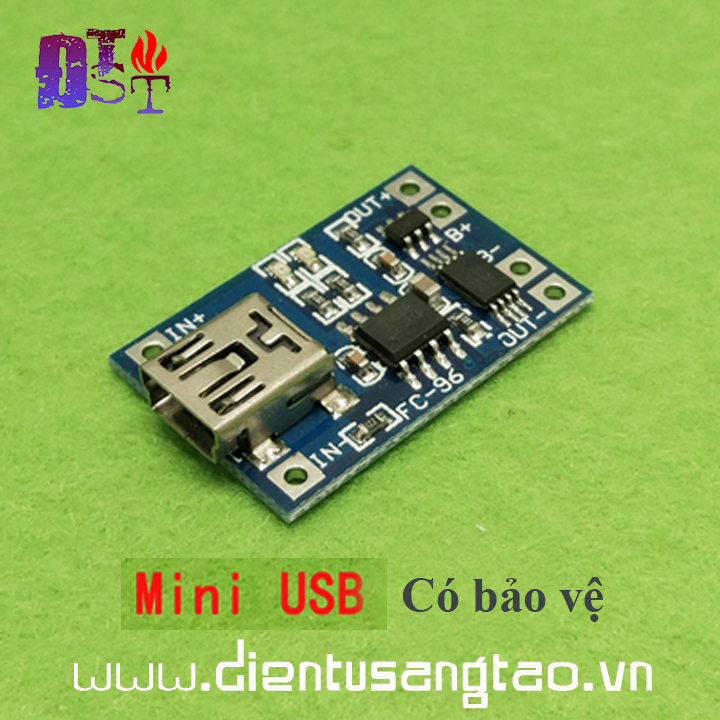

Mạch sạc pin lithium TP4056 1A Mini Usb- Có bảo vệ

1:GIỚI THIỆU

Mạch sạc pin Lithium-ion sử dung chip điều khiển TP4056, kích thước nhỏ gọn chỉ 28x21mm. có thể thay đổi được dòng nạp tùy theo nhu cầu của người dùng.

2:THÔNG SỐ KỸ THUẬT

- Đầu cắm: Cổng Mini USB
- Điện áp đầu vào: 4.5 ~ 5.5 VDC
- Dòng tải: 1000mA Max (có thể điều chính từ 50 ~ 1000mA)
- Kích thước: 28x21mm
- Cấp nguồn: Qua cổng USB, hoặc ngồn ngoài qua 2 lỗ IN+ và IN- trên board cho người dùng DIY
- LED chỉ báo trạng thái: LED đỏ sang trong khi sạc, LED xanh sang khi nạp đầy.
- Thay đổi dòng sạc: Bắng cách thay đổi giá trị điện trở nối vào chân số 2 của IC TP4056 (Xem bảng )
- Đầu ra 4.2V, sử dung socket 2-pin 1.5mm (thích hợp với HHS-603450 (3.7V 1200mAh Polymer Lithium-Ion Battery) và 2 lỗ cho người dùng DIY
